ISW型臥式離心泵

瀏覽次數:0

大東海泵業ISW臥式單級離心泵

產品名稱: ISW型臥式離心泵

產品簡介

ISW型臥式離心泵是在參照本公司ISG系列立式離心泵基礎上改進設計而成，其性能參數等同于ISG系列泵的參數，并符合ISO2858要求，產品嚴格按有關要求組織生產，質量穩定，性能可靠，是代替IS型臥式泵、DL型立式泵等常規產品的一種新穎臥式離心泵。流量范圍1.5-1200 m3/h，揚程范圍8-150m，分基本型、擴流A、B、C切割型等250多種規格。根據流體介質和溫度不同，設計制造同性能參數的ISWR型熱水器、ISWH型化工泵、ISWY型油泵和ISWHY型臥式防爆化工泵系列產品。

產品特點

1、機構緊湊。該系列泵為臥式結構，機泵一體，外形美觀，占地面積少，與普通臥式泵比較占地面積減少30%。
2、運行平穩、噪音低、組件同心度高。電機和泵體直聯，簡化了中間結構，增強了運行平穩性，葉輪具有良好的動靜平衡，運行時振動小，改善了使用環境。
3、無滲漏。軸封采用耐腐硬質合金的機械密封，解決了普通離心泵填料嚴重滲漏問題，確保了運行場地的干凈整潔。
4、維修方便。該系列臥式泵為后開門式結構，無須拆卸管路，即可進行檢修。
現在市場上ISW型臥式離心泵生產廠家很多，那ISW臥式單級離心泵哪家好呢？大東海泵業專業生產的ISW臥式單級離心泵、管道離心泵型號很齊全，歡迎大家前來咨詢、選購。
大東海泵業ISW型臥式離心泵質量保證圖

產品用途

1、ISW型臥式離心泵，供輸送清水及物理性質類似清水的其它液體之用。使用介質量溫度80℃一下。適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸水、采暖、浴室冷暖水循環增壓及設備配套等。
2、ISWR型臥式熱水泵、適用于有供熱系統的民用企事業單位的建筑住房供暖及熱水增壓、循環、輸送等生產工藝供熱系統，如電站、熱電站、余熱利用、冶金、化工、紡織、木材加工、造紙等工業、鍋爐高溫熱水、使用溫度102℃以下。
3、ISWH型臥式化工泵，輸送不含固體顆粒具有腐蝕性其粘度類似水的液體。適用于輕紡、石油、化工、冶金、電力、造紙、食品、制藥和合成纖維等部門。使用溫度-20℃-102℃。
4、ISWY型臥式防爆油泵，適用于石油、輕紡、化工、機械等行業輸送無腐蝕、易燃、易爆液體，被輸送介質溫度-20℃-102℃.介質密度P<1000㎏/ m3。
5、ISWHY型臥式防爆化工泵輸送不含固體顆粒具有腐蝕性其粘度類似水且易燃易爆的液體。適用于輕紡、石油、化工、冶金、礦山、制藥和合成纖維等部門，使用溫度-20℃-102℃。

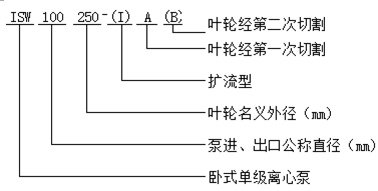

型號意義

性能參數

型號	口徑 mm	流量		揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
型號	口徑 mm	m3/h	L/S	揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
ISW 15-80	15	1.1 1.5 2.0	0.3 0.42 0.55	8.5 8 7	26 34 34	2800	0.18	2.3
ISW 20-110	20	1.8 2.5 3.3	0.5 0.69 0.91	16 15 13.5	25 34 35	2800	0.37	2.3
ISW 20-160	20	1.8 2.5 3.3	0.5 0.69 0.91	33 32 30	19 25 23	2900	0.75	2.3
ISW 25-110	25	2.8 4 5.2	0.78 1.11 1.44	16 15 13.5	34 42 41	2900	0.55	2.3
ISW 25-125	25	2.8 4 5.2	0.78 1.11 1.44	20.6 20 18	28 36 35	2900	0.75	2.3
ISW 25-125A	25	2.5 3.6 4.6	0.69 1.0 1.28	17 16 14.4	35	2900	0.55	2.3
ISW 25-160	25	2.8 4 5.2	0.78 1.11 1.44	33 32 30	24 32 33	2900	1.5	2.3
ISW 25-160A	25	2.6 3.7 4.9	0.12 1.03 1.36	29 28 26	31	2900	1.1	2.3
型號	口徑 mm	流量		揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
型號	口徑 mm	m3/h	L/S	揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
ISW 32-100(I)	32	4.4 6.3 8.3	1.22 1.75 2.32	13.2 12.5 11.3	48 54 53	2900	0.75	2.0
ISW 32-125	32	3.5 5 6.5	0.97 0.39 1.8	22 20 18	40 44 42	2900	0.75	2.3
ISW 32-125A	32	3.1 4.5 5.8	0.86 1.25 1.61	17.6 16 14.4	43	2900	0.55	2.3
ISW 32-160(I)	32	4.4 6.3 8.3	1.22 1.75 2.32	33.2 32 30.2	34 40 42	2900	2.2	2.0
ISW 32-200(I)	32	4.4 6.3 8.3	1.22 1.75 2.32	50.5 50 48	26 33 35	2900	4	2.0
ISW 32-200A	32	2.8 4 5.2	0.78 1.11 1.44	44.6 44 42.7	34 40 42	2900	2.2	2.0
型號	口徑 mm	流量		揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
型號	口徑 mm	m3/h	L/S	揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
ISW 40-100	40	4.4 6.3 8.3	1.22 1.75 2.31	13.2 12.5 11.3	48 54 53	2900	0.55	2.3
ISW 40-100A	40	3.9 5.6 7.4	1.08 1.56 2.06	10.6 10 9	52	2900	0.37	2.3
ISW 40-125	40	4.4 6.3 8.3	1.22 1.75 2.31	21 20 18	41 46 43	2900	1.1	2.3
ISW 40-125A	40	3.9 5.6 7.4	1.08 1.56 2.06	17.6 16 14.4	40 45 41	2900	0.75	2.3
ISW 40-160	40	4.4 6.3 8.3	1.22 1.75 2.31	33 32 30	35 40 40	2900	2.2	2.3
ISW 40-160A	40	4.1 5.9 7.8	1.14 1.64 2.17	29 28 26.3	34 39 39	2900	1.5	2.3
ISW 40-160B	40	3.8 5.5 7.2	1.06 1.53 2.0	25.5 24 22.5	34 38 37	2900	1.1	2.3
ISW 40-200	40	4.4 6.3 8.3	1.22 1.75 2.31	51 50 48	26 33 32	2900	4	2.3
ISW 40-200A	40	4.1 5.9 7.8	1.14 1.64 2.17	45 44 42	26 31 30	2900	3	2.3
ISW 40-200B	40	3.7 5.3 7.0	1.03 1.47 1.94	38 36 34.5	29	2900	2.2	2.3
ISW 40-250	40	4.4 6.3 8.3	1.22 1.75 2.31	82 80 74	24 28 28	2900	7.5	2.3
ISW 40-250A	40	4.1 5.9 7.8	1.14 1.64 2.17	72 70 65	24 28 27	2900	5.5	2.3
ISW 40-250B	40	3.8 5.5 7.0	1.06 1.53 1.94	61.5 60 56	23 27 26	2900	4	2.3
型號	口徑 mm	流量		揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
型號	口徑 mm	m3/h	L/S	揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
ISW 40-100(I)	40	8.8 12.5 16.3	2.44 3.47 4.53	13.2 12.5 11.3	55 62 60	2900	1.1	2.3
ISW 40-100(I)A	40	8 11 14.5	2.22 3.05 4.03	10.6 10 9	60	2900	0.75	2.3
ISW 40-125(I)	40	8.8 12.5 16.3	2.44 3.47 4.53	21.2 20 17.8	49 58 57	2900	1.5	2.3
ISW 40-125(I)A	40	8 11 14.5	2.22 3.05 4.03	17 16 14	57	2900	1.1	2.3
ISW 40-160(I)	40	8.8 12.5 16.3	2.44 3.47 4.53	33 32 30	45 52 51	2900	3	2.3
ISW 40-160(I)A	40	8.2 11.7 15.2	2.28 3.25 4.22	29 28 26	44 51 50	2900	2.2	2.3
ISW 40-160(I)B	40	7.3 10.4 13.5	2.38 2.89 3.75	23 22 20.5	50	2900	1.5	2.3
ISW 40-200(I)	40	8.8 12.5 16.3	2.44 3.47 4.53	51.2 50 48	38 46 46	2900	5.5	2.3
ISW 40-200(I)A	40	8.3 11.7 15.3	2.31 3.25 4.25	45.0 44 42	37 45 45	2900	4	2.3
ISW 40-200(I)B	40	7.5 10.6 13.8	2.08 2.94 3.83	37 36 34	44	2900	3	2.3
ISW 40-250(I)	40	8.8 12.5 16.3	2.44 3.47 4.53	81.2 80 77.5	31 38 40	2900	11	2.3
ISW 40-250(I)A	40	8.2 11.6 15.2	2.28 3.22 4.22	71.0 70 68	38	2900	7.5	2.3
ISW 40-250(I)B	40	7.6 10.8 14	2.11 3.0 3.89	61.4 60 58	37	2900	7.5	2.3
ISW 40-250(I)C	40	7.1 10.0 13.1	1.97 2.78 3.64	53.2 52 50.4	36	2900	5.5	2.3
型號	口徑 mm	流量		揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
型號	口徑 mm	m3/h	L/S	揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
ISW 50-100	50	8.8 12.5 16.3	2.44 3.47 4.53	13.6 12.5 11.3	55 62 60	2900	1.1	2.3
ISW 50-100A	50	8 11 14.5	2.22 3.05 4.03	11 10 9	60	2900	0.75	2.3
ISW 50-125	50	8.8 12.5 16.3	2.44 3.47 4.53	21.5 20 17.8	49 58 57	2900	1.5	2.3
ISW 50-125A	50	8 11 14.5	2.22 3.05 4.03	17 16 14	57	2900	1.1	2.3
ISW 50-160	50	8.8 12.5 16.3	2.44 3.47 4.53	33 32 30	45 52 51	2900	3	2.3
ISW 50-160A	50	8.2 11.7 15.2	2.28 3.25 4.22	29 28 26	44 51 50	2900	2.2	2.3
ISW 50-160B	50	7.3 10.4 13.5	2.38 2.89 3.75	23 22 20.5	50	2900	1.5	2.3
ISW 50-200	50	8.8 12.5 16.3	2.44 3.47 4.53	52 50 48	38 46 46	2900	5.5	2.3
ISW 50-200A	50	8.3 11.7 15.3	2.31 3.25 4.25	45.8 44 42	37 45 45	2900	4	2.3
ISW 50-200B	50	7.5 10.6 13.8	2.08 2.94 3.83	37 36 34	44	2900	3	2.3
ISW 50-250	50	8.8 12.5 16.3	2.44 3.47 4.53	82 80 77.5	29 38 40	2900	11	2.3
ISW 50-250A	50	8.2 11.6 15.2	2.28 3.22 4.22	71.5 70 68	38	2900	7.5	2.3
ISW 50-250B	50	7.6 10.8 14	2.11 3.0 3.89	61.4 60 58	37	2900	7.5	2.3
ISW 50-250C	50	7.1 10.0 13.1	1.97 2.78 3.64	53.2 52 50.4	36	2900	5.5	2.3
型號	口徑 mm	流量		揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
型號	口徑 mm	m3/h	L/S	揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
ISW 50-100(I)	50	17.5 25 32.5	4.86 6.94 9.03	13.7 12.5 10.5	67 69 69	2900	1.5	2.5
ISW 50-100(I)A	50	15.6 22.3 29	4.3 6.19 8.1	11 10 8.4	65 67 68	2900	1.1	2.5
ISW 50-125(I)	50	17.5 25 32.5	4.86 6.94 9.03	21.5 20 18	60 68 67	2900	3	2.5
ISW 50-125(I)A	50	15.6 22.3 29	4.33 6.19 8.1	17 16 13.6	58 66 65	2900	2.2	2.5
ISW 50-160(I)	50	17.5 25 32.5	4.68 6.94 9.03	34.4 32 27.5	54 63 60	2900	4	2.5
ISW 50-160(I)A	50	16.4 23.4 30.4	4.56 6.5 8.44	30 28 24	54 62 59	2900	4	2.5
ISW 50-160(I)B	50	15.0 21.6 28	4.17 6.0 7.78	26 24 20.6	58	2900	3	2.5
ISW 50-200(I)	50	17.5 25 32.5	4.86 6.94 9.03	52.7 50 45.5	49 58 59	2900	7.5	2.5
ISW 50-200(I)A	50	16.4 23.5 30.5	4.56 6.53 8.47	46.4 44 40	48 57 58	2900	7.5	2.5
ISW 50-200(I)B	50	15.2 21.8 28.3	4.22 6.06 7.86	40 38 34.5	55	2900	5.5	2.5
ISW 50-250(I)	50	17.5 25 32.5	4.86 6.94 9.03	82 80 76.5	39 50 52	2900	15	2.5
ISW 50-250(I)A	50	16.4 23.4 30.5	4.56 6.5 8.47	71.5 70 67	39 50 52	2900	11	2.5
ISW 50-250(I)B	50	15 21.6 28	4.17 6.0 7.78	61 60 57.4	38 49 54	2900	11	2.5
ISW 50-315(I)	50	17.5 25 32.5	4.86 6.94 9.03	128 125 122	30 40 44	2900	30	2.5
ISW 50-315(I)A	50	16.6 23.7 31	4.61 6.58 8.6	115 113 110	30 40 44	2900	22	2.5
ISW 50-315(I)B	50	15.7 22.5 29.2	4.36 6.25 8.0	103 101 98	39	2900	18.5	2.5
ISW 50-315(I)C	50	14.4 20.6 26.8	4.0 5.72 7.44	86 85 83	38	2900	15	2.5
型號	口徑 mm	流量		揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
型號	口徑 mm	m3/h	L/S	揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
ISW 65-100	65	17.5 25 32.5	4.86 6.94 9.03	13.7 12.5 10.5	67 69 69	2900	1.5	2.5
ISW 65-100A	65	15.6 22.3 29	4.3 6.19 8.1	11 10 8.4	65 67 68	2900	1.1	2.5
ISW 65-125	65	17.5 25 32.5	4.86 6.94 9.03	21.5 20 18	60 68 67	2900	3	2.5
ISW 65-125A	65	15.6 22.3 29	4.33 6.19 8.1	17 16 14.4	58 66 65	2900	2.2	2.5
ISW 65-160	65	17.5 25 32.5	4.86 6.94 9.03	34.4 32 27.5	54 63 60	2900	4	2.5
ISW 65-160A	65	16.4 23.4 30.4	4.56 6.5 8.44	30 28 24	54 62 59	2900	4	2.5
ISW 65-160B	65	15.0 21.6 28	4.17 6.0 7.78	26 24 20.6	58	2900	3	2.5
ISW 65-200	65	17.5 25 32.5	4.86 6.94 9.03	52.7 50 45.5	49 58 59	2900	7.5	2.5
ISW 65-200A	65	16.4 23.5 30.5	4.56 6.53 8.47	46.4 44 40	48 57 58	2900	7.5	2.5
ISW 65-200B	65	15.2 21.8 28.3	4.22 6.06 7.86	40 38 34.5	55	2900	5.5	2.5
ISW 65-250	65	17.5 25 32.5	4.86 6.94 9.03	82 80 76.5	39 50 52	2900	15	2.5
ISW 65-250A	65	16.4 23.4 30.5	4.56 6.5 8.47	71.5 70 67	39 50 52	2900	11	2.5
ISW 65-250B	65	15 21.6 28	4.17 6.0 7.78	61 60 57.4	38 49 54	2900	11	2.5
ISW 65-315	65	17.5 25 32.5	4.86 6.94 9.03	127 125 122	32 40 44	2900	30	2.5
ISW 65-315A	65	16.6 23.7 31	4.61 6.58 8.6	115 113 110	32 40 44	2900	22	2.5
ISW 65-315B	65	15.7 22.5 29.2	4.36 6.25 8.0	103 101 98	39	2900	18.5	2.5
ISW 65-315C	65	14.4 20.6 26.8	4.0 5.72 7.44	86 85 83	38	2900	15	2.5
型號	口徑 mm	流量		揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
型號	口徑 mm	m3/h	L/S	揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
ISW 65-100(I)	65	35 50 65	9.72 13.9 18.1	13.8 12.5 10	67 73 70	2900	3	3.0
ISW 65-100(I)A	65	31.3 44.7 58	8.7 12.4 16.1	11 10 8	66 72 69	2900	2.2	3.0
ISW 65-125(I)	65	35 50 65	9.72 13.9 18.1	22 20 17	67 72.5 70	2900	5.5	3.0
ISW 65-125(I)A	65	31.3 44.7 58	8.7 12.5 16.1	17.5 16 13.6	66 71 69	2900	4	3.0
ISW 65-160(I)	65	35 50 65	9.72 13.9 18.1	35 32 28	63 71 70	2900	7.5	3.0
ISW 65-160(I)A	65	32.7 46.7 61	9.1 13.0 16.9	30.6 28 24	62 70 69	2900	7.5	3.0
ISW 65-160(I)B	65	30.3 43.3 56.3	8.4 12.0 15.6	26 24 21	69	2900	5.5	3.0
ISW 65-200(I)	65	35 50 65	9.72 13.9 18.1	53.5 50 46	55 67 68	2900	15	3.0
ISW 65-200(I)A	65	32.8 47 61	9.1 13.1 16.9	47 44 40	54 66 67	2900	11	3.0
ISW 65-200(I)B	65	30.5 43.5 56.6	8.5 12.1 15.7	40.6 38 33.4	65	2900	7.5	3.0
ISW 65-250(I)	65	35 50 65	9.72 13.9 18.1	83 80 72	52 59 60	2900	22	3.0
ISW 65-250(I)A	65	32.5 46.7 61	9.0 13.0 16.9	73 70 63	52 59 60	2900	18.5	3.0
ISW 65-250(I)B	65	30 43.3 56	8.3 12.0 15.6	62 60 54	58	2900	15	3.0
ISW 65-315(I)	65	35 50 65	9.72 13.9 18.1	128 125 121	44 54 57	2900	37	3.0
ISW 65-315(I)A	65	32.5 46.5 60.5	9.0 12.9 16.8	112.6 110 106.4	43 54 57	2900	30	3.0
ISW 65-315(I)B	65	31 44.5 58	8.6 12.4 16.1	102.5 100 98	53	2900	30	3.0
ISW 65-315(I)C	65	29 41 53.6	8.1 11.4 14.9	87 85 83	51	2900	22	3.0
型號	口徑 mm	流量		揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
型號	口徑 mm	m3/h	L/S	揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
ISW 80-100	80	35 50 65	9.72 13.9 18.1	13.8 12.5 10	67 73 70	2900	3	3.0
ISW 80-100A	80	31.3 44.7 58	8.7 12.5 16.1	11 10 8	66 72 69	2900	2.2	3.0
ISW 80-125	80	35 50 65	9.72 13.9 18.1	22 20 17	67 72.5 70	2900	5.5	3.0
ISW 80-125A	80	31.3 45 58	8.7 12.5 16.1	17.5 16 13.6	66 71 69	2900	4	3.0
ISW 80-160	80	35 50 65	9.72 13.9 18.1	35 32 28	63 71 70	2900	7.5	3.0
ISW 80-160A	80	32.7 46.7 61	9.1 13.0 16.9	30.6 28 24	62 70 69	2900	7.5	3.0
ISW 80-160B	80	30.3 43.3 56.3	8.4 12.0 15.6	26 24 21	69	2900	5.5	3.0
ISW 80-200	80	35 50 65	9.72 13.9 18.1	53.5 50 46	55 67 68	2900	15	3.0
ISW 80-200A	80	32.8 47 61	9.1 13.1 16.9	47 44 40	54 66 67	2900	11	3.0
ISW 80-200B	80	30.5 43.5 56.6	8.5 12.1 15.7	40.6 38 33.4	65	2900	7.5	3.0
ISW 80-250	80	35 50 65	9.72 13.9 18.1	83 80 72	52 59 60	2900	22	3.0
ISW 80-250A	80	32.5 46.7 61	9.0 13.0 16.9	73 70 63	52 59 60	2900	18.5	3.0
ISW 80-250B	80	30 43.3 56	8.3 12.0 15.6	62 60 54	58	2900	15	3.0
ISW 80-315	80	35 50 65	9.72 13.9 18.1	128 125 122	43 54 57	2900	37	3.0
ISW 80-315A	80	32.5 46.5 60.5	9.0 12.9 16.8	112.6 110 107.4	43 54 57	2900	30	3.0
ISW 80-315B	80	31 44.5 58	8.6 12.4 16.1	102.5 100 98	53	2900	30	3.0
ISW 80-315C	80	29 41 53.6	8.1 11.4 14.9	98 85 83	51	2900	22	3.0
ISW 80-350	80	35 50 65	9.72 13.9 18.1	146 150 142	55 66 67	2900	55	3.0
ISW 80-350A	80	31 44.5 58	8.6 12.4 16.1	138.4 142 134.8	65	2900	45	3.0
ISW 80-350B	80	29 41 53.6	8.1 11.4 14.9	131.4 135 127.8	63	2900	37	3.0
型號	口徑 mm	流量		揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
型號	口徑 mm	m3/h	L/S	揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
ISW 80-100(I)	80	70 100 130	19.4 27.8 36.1	13.6 12.5 11	66 76 75	2900	5.5	4.5
ISW 80-100(I)A	80	62.6 89 116	17.4 24.7 32.2	11 10 8.8	64 74 74	2900	4	4.5
ISW 80-125(I)	80	70 100 130	19.4 27.8 36.1	23.5 20 14	70 76 65	2900	11	4.5
ISW 80-125(I)A	80	62.6 89 116	17.4 24.7 32.2	19 16 11	68 74 65	2900	7.5	4.5
ISW 80-160(I)	80	70 100 130	19.4 27.8 36.1	36.5 32 24	70 76 65	2900	15	4.5
ISW 80-160(I)A	80	65.4 93.5 121.6	18.2 26.0 33.8	32 28 21	68 74 67	2900	11	4.5
ISW 80-160(I)B	80	60.6 86.6 112.5	16.8 24.1 31.3	72 24 18	72	2900	11	4.5
ISW 80-200(I)	80	70 100 130	19.4 27.8 36.1	54 50 42	65 74 73	2900	22	4.0
ISW 80-200(I)A	80	65.4 93.5 121.6	18.2 26.0 33.8	47.5 44 37	64 73 72	2900	18.5	4.0
ISW 80-200(I)B	80	61 87 113	16.9 24.2 31.4	41 38 32	71	2900	15	4.0
ISW 80-250(I)	80	70 100 130	19.4 27.8 36.1	87 80 68	62 69 68	2900	37	4.0
ISW 80-250(I)A	80	65.4 93.5 121.6	18.2 26.0 33.8	76 70 59.5	61 68 67	2900	30	4.0
ISW 80-250(I)B	80	61 87 113	16.9 24.2 31.4	65 60 51	66	2900	30	4.0
ISW 80-315(I)	80	70 100 130	19.4 27.8 36.1	132 125 114	55 66 67	2900	75	4.0
ISW 80-315(I)A	80	66.5 95 123.6	18.5 26.4 34.3	119 113 103	55 66 67	2900	55	4.0
ISW 80-315(I)B	80	63 90 117	17.5 25 32.5	106.6 101 92	65	2900	45	4.0
ISW 80-315(I)C	80	58 82 107	16.1 22.8 29.7	90 85 76	63	2900	37	4.0
型號	口徑 mm	流量		揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
型號	口徑 mm	m3/h	L/S	揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
ISW 100-100	100	70 100 130	19.4 27.8 36.1	13.6 12.5 11	66 76 75	2900	5.5	4.5
ISW 100-100A	100	62.6 89 116	17.4 47 32.2	11 10 8.8	64 74 74	2900	4	4.5
ISW 100-125	100	70 100 130	19.4 27.8 36.1	23.5 20 14	70 76 65	2900	11	4.5
ISW 100-125A	100	62.6 89 116	17.4 24.7 32.2	19 16 11	68 74 63	2900	7.5	4.5
ISW 100-160	100	70 100 130	19.4 27.8 36.1	36.5 32 24	70 76 65	2900	15	4.5
ISW 100-160A	100	65.4 93.5 121.6	18.2 26.0 33.8	32 28 21	68 74 67	2900	11	4.5
ISW 100-160B	100	60.6 86.6 112.5	16.8 24.1 31.3	27 24 18	72	2900	11	4.5
ISW 100-200	100	70 100 130	19.4 27.8 36.1	54 50 42	65 74 73	2900	22	4.0
ISW 100-200A	100	65.4 93.5 121.6	18.2 26.0 33.8	47.5 44 37	64 73 72	2900	18.5	4.0
ISW 100-200B	100	61 87 113	16.9 24.2 31.4	41 38 32	71	2900	15	4.0
ISW 100-250	100	70 100 130	19.4 27.8 36.1	37 80 68	62 69 68	2900	37	4.0
ISW 100-250A	100	65.4 93.5 121.6	18.2 26.0 33.8	76 70 59.5	61 68 67	2900	30	4.0
ISW 100-250B	100	61 87 113	16.9 24.2 31.4	65 60 51	66	2900	30	4.0
ISW 100-315	100	70 100 130	19.4 27.8 36.1	132 125 114	55 66 67	2900	75	4.0
ISW 100-315A	100	66.5 95 123.6	18.5 26.4 34.3	119 113 103	65 66 67	2900	55	4.0
ISW 100-315B	100	63 90 117	17.5 25 32.5	106.6 101 92	65	2900	45	4.0
ISW 100-315C	100	58 82 107	16.1 22.8 29.7	90 85 76	63	2900	37	4.0
型號	口徑 mm	流量		揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
型號	口徑 mm	m3/h	L/S	揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
ISW 100-100(I)	100	96 160 192	26.7 44.4 53.3	14 12.5 10	64 73 70	2900	11	4.5
ISW 100-125(I)	100	96 160 192	26.7 44.4 53.3	24 20 14	62 74 69	2900	15	4.5
ISW 100-125(I)A	100	84 140 168	23.3 39 46.7	20 17 12	64 72 68	2900	11	4.5
ISW 100-160(I)	100	96 160 192	26.7 44.4 53.3	36 32 27	69 79 75	2900	22	5.6
ISW 100-160(I)A	100	84 140 168	23.3 39 46.7	32 28 23.5	66 76 72	2900	18.5	5.0
ISW 100-200(I)	100	96 160 192	26.7 44.4 53.3	53 50 45	69 79 78	2900	37	5.2
ISW 100-200(I)A	100	84 140 168	23.3 39 46.7	48 45 40	64 74 73	2900	30	4.5
ISW 100-200(I)B	100	60 100 120	16.7 27.8 33.3	43 40 36	72	2900	22	4.5
ISW 100-250(I)	100	96 160 192	26.7 44.4 53.3	83 80 72	65 77 74	2900	55	4.8
ISW 100-250(I)A	100	84 140 168	23.3 39 46.7	75 72 65	60 72 69	2900	45	4.5
ISW 100-250(I)B	100	60 100 120	16.7 27.8 33.3	68 65 58	70	2900	37	4.5
ISW 100-350	100	60 100 120	16.7 27.8 33.3	153.6 150 142	72 57 74	2900	90	4.0
ISW 100-350A	100	61 87 113	16.9 24.2 31.4	145.6 142 134	75	2900	75	4.0
ISW 100-350B	100	58 82 107	16.1 22.8 29.7	138.6 135 127	75	2900	55	4.0
型號	口徑 mm	流量		揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
型號	口徑 mm	m3/h	L/S	揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
ISW 125-100	125	96 160 192	26.7 44.4 53.3	13 12.5 12	82	2900	11	4.0
ISW 125-100A	125	86 143 172	23.9 39.7 47.8	10.4 10 9.6	77	2900	7.5	4.0
ISW 125-125	125	96 160 192	26.7 44.4 53.3	22.6 20 17	80	2900	15	4.0
ISW 125-125A	125	86 143 172	23.9 39.7 47.8	18 16 13.6	77	2900	11	4.0
ISW 125-160	125	96 160 192	26.7 44.4 53.3	36 32 28	78	2900	22	4.0
ISW 125-160A	125	90 150 180	25 41.7 50	31.5 28 24.5	76	2900	18.5	4.0
ISW 125-160B	125	83 138 166	21.7 38.3 46.1	27 24 21	73	2900	15	4.0
ISW 125-200	125	96 160 192	26.7 44.4 53.3	55 50 46	77	2900	37	5.5
ISW 125-200A	125	90 150 180	25 41.7 50	48.4 44 40.5	76	2900	30	5.5
ISW 125-200B	125	83 138 166	21.7 38.3 46.1	41.3 37.5 34.5	75	2900	22	5.5
ISW 125-250	125	96 160 192	26.7 44.4 53.3	87 80 73	75	2900	55	5.0
ISW 125-250A	125	90 150 180	25 41.7 50	76 70 84	74	2900	45	5.5
ISW 125-250B	125	83 138 166	21.7 38.3 46.1	65 60 55	73	2900	37	5.5
ISW 125-315	125	96 160 192	26.7 44.7 53.3	133 125 119	70	2900	90	5.0
ISW 125-315A	125	90 150 180	25 41.7 50	117 110 104.6	70	2900	75	5.0
ISW 125-315B	125	86 143 172	23.9 39.7 47.8	106.4 100 95.2	69	2900	75	5.0
ISW 125-315C	125	80.5 134 161	22.4 37.2 44.7	96 88 86	67	2900	55	5.0
型號	口徑 mm	流量		揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
型號	口徑 mm	m3/h	L/S	揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
ISW 150-125	150	96 160 192	26.7 44.4 53.3	22.6 24 17	66 76 76	2900	11	4.0
ISW 150-125A	150	90 150 180	25 41.7 50	18 16 13.6	77	2900	7.5	4.0
ISW 150-160	150	96 160 192	26.7 44.4 53.3	36 32 27	75	2900	22	4.0
ISW 150-160A	150	90 150 180	25 41.7 50	32 28 23.5	76	2900	18.5	4.0
ISW 150-160B	150	84 140 168	23.3 39 46.7	27 24 21	73	2900	15	4.0
ISW 150-200	150	140 200 260	38.9 55.6 72.2	13.8 12.5 10.6	68 78 78	1450	15	3.0
ISW 150-200A	150	125 176 232.5	34.7 49.7 64.6	11 10 8.5	66 76 76	1450	11	3.0
ISW 150-200B	150	84 140 168	23.3 39 46.7	41 38 34	75	2900	22	4.0
ISW 150-250	150	140 200 260	38.9 55.6 72.2	21.8 20 17	73 79 77	1450	18.5	3.0
ISW 150-250A	150	129 184.4 240	35.8 51.2 66.7	18.5 17 14.4	72 78 76	1450	15	3.0
ISW 150-250B	150	117 167 217.5	32.5 46.4 60.4	15.2 14 12	76	1450	11	3.0
ISW 150-315	150	140 200 260	38.9 55.6 72.2	33.8 32 28	70 78 73	1450	30	2.5
ISW 150-315A	150	131 187 243	36.4 51.9 67.5	29.5 28 24.5	69 77 77	1450	22	3.5
ISW 150-315B	150	121 173 225	33.5 48.1 62.5	25 24 21	76	1450	18.5	3.5
ISW 150-350	150	96 160 192	26.7 44.4 53.3	153.6 150 142.8	80	2900	110	5.5
ISW 150-350A	150	90 150 180	25 41.7 50	145.6 142 134.8	70	2900	90	5.2
ISW 150-350B	150	84 140 168	23.3 39 46.7	138.6 135 127.8	65 76 74	2900	75	5.5
ISW 150-400	150	140 200 260	38.9 55.6 72.2	53 50 44	68 75 71	1450	45	3.5
ISW 150-400A	150	131 187 243	36.4 51.9 67.5	46.6 44 38.3	67 74 70	1450	37	3.5
ISW 150-400B	150	122 174 226.5	33.9 48.3 62.9	40 38 33	73	1450	30	3.5
ISW 150-400C	150	112 160 208	31.1 44.4 57.8	34 32 28	71	1450	22	3.5
型號	口徑 mm	流量		揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
型號	口徑 mm	m3/h	L/S	揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
ISW 150-250(I)	150	120 200 240	33.3 55.6 66.7	87 80 72	65 76 74	2900	75	4.5
ISW 150-250(I)A	150	112 187 224	31.1 51.9 62.2	76 70 63	64 75 73	2900	55	4.5
ISW 150-250(I)B	150	104 173 208	28.9 48.1 57.8	65 60 54	63 74 72	2900	45	4.5
ISW 150-315(I)	150	120 200 240	33.3 55.6 66.7	133 125 120	58 73 75	2900	110	4.5
ISW 150-315(I)A	150	112 187 224	31.1 51.9 62.2	116 110 105	57 72 74	2900	90	4.5
ISW 150-315(I)B	150	104 173 208	28.9 48.1 57.8	100 95 91	55 70 72	2900	75	4.5
型號	口徑 mm	流量		揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
型號	口徑 mm	m3/h	L/S	揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
ISW 200-200	200	140 200 260	38.9 55.6 72.2	13.8 12.5 10.6	68 78 78	1450	15	3.0
ISW 200-200A	200	125 179 232.5	34.7 49.7 64.6	11 10 8.5	66 76 76	1450	11	3.0
ISW 200-250	200	140 200 260	21.8 20 17	21.8 20 17	73 79 77	1450	18.5	3.0
ISW 200-250A	200	129 184.4 240	18.5 17 14.4	18.5 17 14.4	72 78 76	1450	15	3.0
ISW 200-250B	200	117 167 217.5	15.2 14 12	15.2 14 12	76	1450	11	3.0
ISW 200-315	200	140 200 260	33.8 32 28	33.8 32 28	70 78 78	1450	30	3.5
ISW 200-315A	200	131 189 243	29.5 28 24.5	29.5 28 24.5	69 77 77	1450	22	3.5
ISW 200-315B	200	121 173 225	25 24 21	25 24 21	76	1450	18.5	3.5
ISW 200-400	200	140 200 260	53 50 44	53 50 44	68 75 71	1450	45	3.5
ISW 200-400A	200	131 187 243	46.6 44 38.3	46.6 44 38.3	67 74 70	1450	37	3.5
ISW 200-400B	200	122 174 226.5	40 38 33	40 38 33	73	1450	30	3.5
ISW 200-400C	200	112 160 208	34 32 28	34 32 28	71	1450	22	3.5
型號	口徑 mm	流量		揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
型號	口徑 mm	m3/h	L/S	揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
ISW 200-200(I)	200	280 400 520	77.8 111.1 144	13.4 12.5 10.5	70 80 79	1450	22	4.0
ISW 200-200(I)A	200	250 358 465	69.4 90.4 129.2	10.7 10 8.5	68 73 77	1450	18.5	4.0
ISW 200-250(I)	200	280 400 520	77.8 111.1 144	22.2 20 14	75 80 72	1450	30	4.0
ISW 200-250(I)A	200	250 358 465	69.4 99.4 129.2	18 16 11.2	73 78 70	1450	22	4.0
ISW 200-250(I)B	200	226 322 419	62.8 89.4 116.4	14.4 13 7.3	70 75 67	1450	18.5	4.0
ISW 200-315(I)	200	280 400 520	77.8 111.4 144	36 32 26	73 80 75	1450	55	4.0
ISW 200-315(I)A	200	262 374 486	72.8 103.9 135	31.5 28 23	72 79 74	1450	45	4.0
ISW 200-315(I)B	200	242 346 450	67.3 96.1 125	27 24 19.5	78	1450	37	4.0
ISW 200-400(I)	200	280 400 520	77.8 111.4 144	54.5 50 39	75 81 77	1450	75	4.0
ISW 200-400(I)A	200	262 374 486	72.8 103.9 135	48 44 34	80	1450	75	4.0
ISW 200-400(I)B	200	242 346 450	67.2 96.1 125	41.4 38 29.6	78	1450	55	5.0
ISW 200-400(I)C	200	224 320 416	62.2 88.9 115.6	34.9 32 25	76	1450	45	5.0
型號	口徑 mm	流量		揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
型號	口徑 mm	m3/h	L/S	揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
ISW 250-250	250	350 550 650	97.2 152.8 180.5	22 20 16	78 82 81	1450	45	5.0
ISW 250-250A	250	300 500 600	83.3 139 166.7	18.3 17 14	76 80 80	1450	37	5.0
ISW 250-235	250	300 500 600	83.3 139 166.7	14 12.5 11	73 78 70	1480	22	4.5
ISW 250-300	250	300 500 600	83.3 139 166.7	22 20 16	78	1480	37	4.5
ISW 250-315	250	350 550 650	97.2 152.8 180.5	34 32 28	76 80 79	1450	75	5.5
ISW 250-315A	250	300 500 600	83.3 139 166.7	29.5 28 24	74 78 77	1450	55	5.5
ISW 250-315B	250	260 450 520	72.2 125 144.4	25 24 20	70 74 72	1450	45	5.5
ISW 250-400	250	300 500 600	83.3 139 166.7	54.5 50 39	72	1480	90	4.5
型號	口徑 mm	流量		揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
型號	口徑 mm	m3/h	L/S	揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
ISW 300-235	300	480 720 900	133.3 200 250	20 18 15.5	77 81 74	970	55	5.0
ISW 300-235A	300	438 607 821	121.7 182.5 228.1	16.5 15 13	75 79 72	970	45	5.0
ISW 300-235B	300	400 600 750	111.1 167.0 208.3	14 12.5 11	73 77 70	970	37	5.0
ISW 300-300	300	480 720 900	133.3 200 250	31 28 25	77 81 77	970	75	5.0
ISW 300-300A	300	444 666 833	123.3 185 231.4	26.5 24 21.5	76 80 76	970	75	5.0
ISW 300-300B	300	415 623 779	115.3 173.1 261.4	23 21 18.5	79	970	55	5.0
ISW 300-380	300	480 720 900	133.3 200 250	48 44 34	84	970	132	5.0
ISW 300-380A	300	444 666 833	123.3 185 231.4	41.4 38 30	80	970	110	5.0
ISW 300-380B	300	409 614 767	113.6 170.6 213.1	35 32 25	78	970	90	5.0
ISW 300-235(I)	300	718 1080 1345	199.4 300 373.6	44.6 40 34.6	82	1450	160	5.5
ISW 300-235(I)A	300	642 965 1203	178.3 268.1 334.2	35.7 32 27.7	80	1450	132	5.5

產品說明書下載
